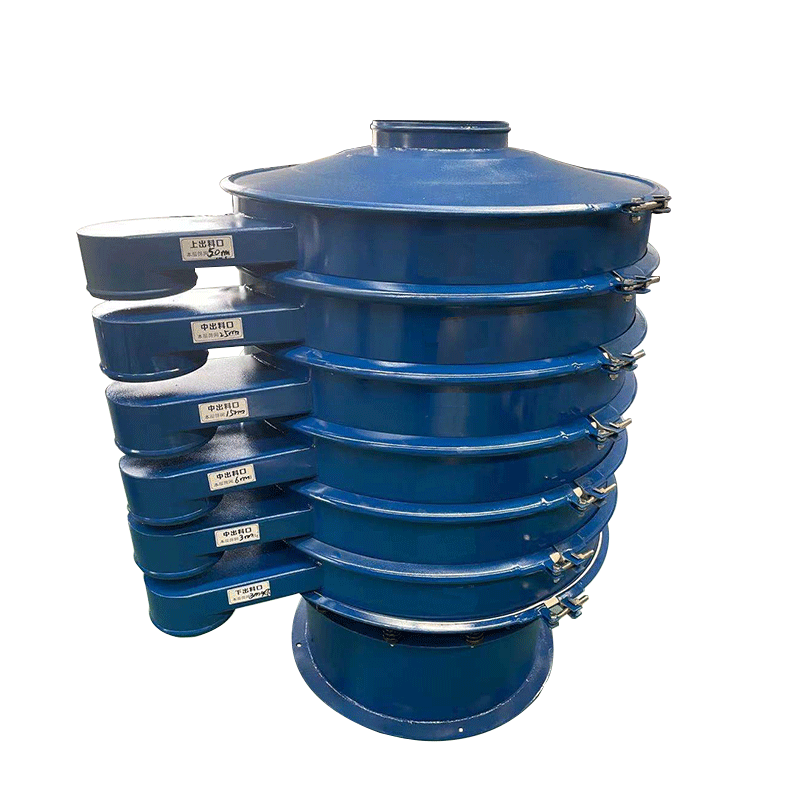

座式不锈钢旋振筛如今在各行各业都有应用,是一种效率高的新型筛分设备。今天士邦筛分小王给大家讲解一下座式不锈钢旋振筛的结构原理。

国产不锈钢旋振筛有单层、双层,座式和吊式之分。它是由筛箱、振动器、板弹簧组合传动电机等片面构成。筛网2不变在筛箱上,筛箱安置在两卵形版弹簧组8上,板弹簧组底座与歪斜度为15℃~25℃的底子不变。筛箱是寄托不变在此中部的单轴惯性振动器(纯振动器)产生振动。

座式不锈钢旋振筛,都是由八个片面构成,此中侧重轮和皮带轮都是在主轴上的,而重块是在侧重轮上的。只有调解重块在侧重轮上的地位,就能够或许产生差别大小的离心惯性力,从而让筛子的振幅随之产生转变。不锈钢旋振筛的主轴借助两个转动轴承不变在歪斜安置的筛箱上,歪斜角度为15度到25度,在这个区间内物料在筛面上能更好的行动。

座式不锈钢旋振筛的两个转动轴承5不变在筛箱中部,振动器主轴4的两头装有侧重轮6,调治重块7在侧重轮上差别的地位,能够获得差别的惯性力,从而调解筛子的振幅。安置在不变机座上的电念头,经历三角皮带轮3动员主轴扭转,是以使筛子产生振动。

座式不锈钢旋振筛筛子中部的行动轨迹为圆;因衬板弹簧的用途是筛子的两头行动轨迹为椭圆,在给料端左近的卵形轨迹偏向超前,促使物料进步速率增长;凭据对制造量和筛分服从的差别请求,筛子可安置成差别的坡度(15℃~25℃)在排料端左近的椭圆轨迹偏向朝后,以使物料进步速率放慢,有益于进步筛分服从。

以上就是座式不锈钢旋振筛的结构原理了,了解结构原理后对设备的维修、提高生产效率都有帮助,希望小编的分享能够帮助到大家!
